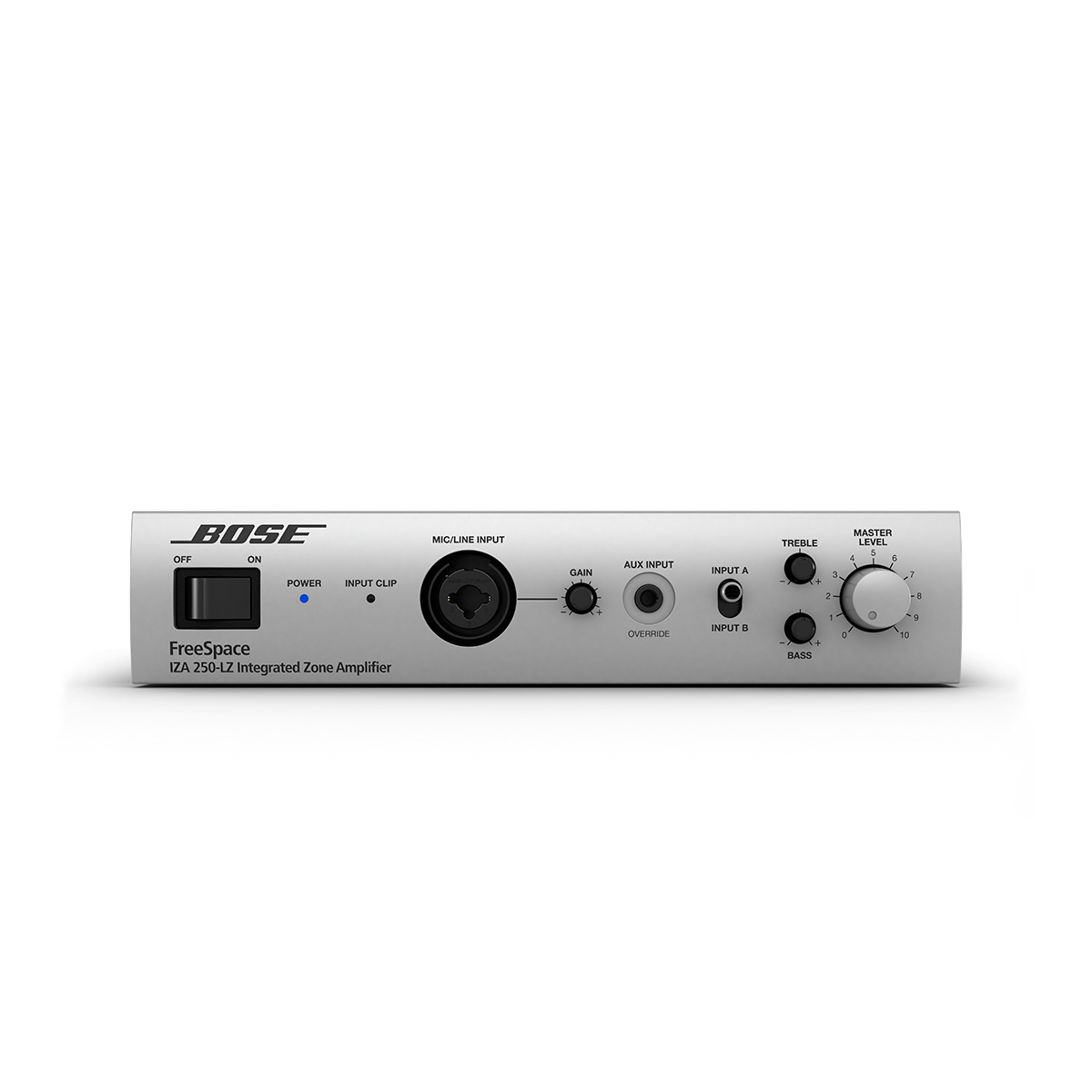

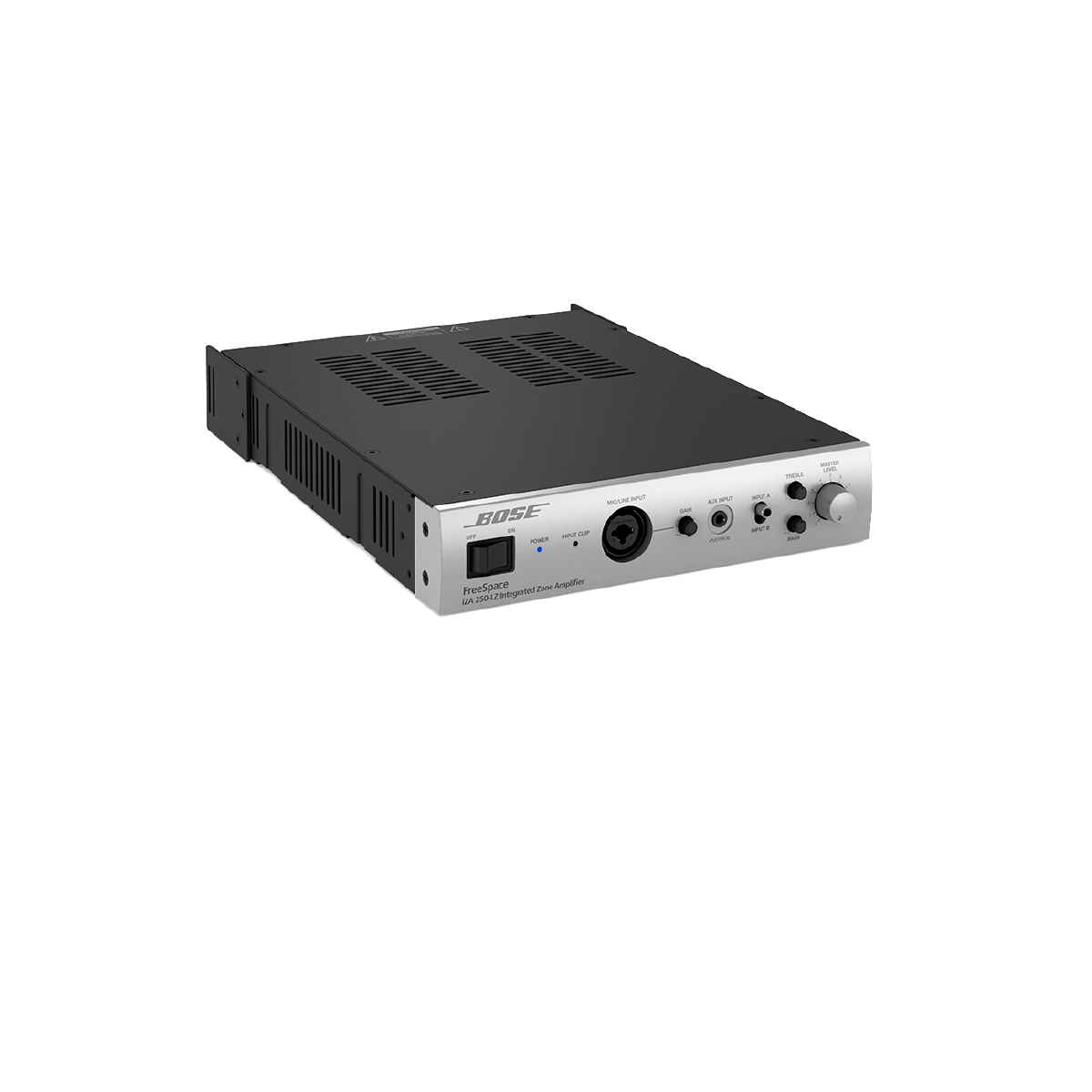

IZA 250-LZ

Potencia nominal máxima: 2 x 50W a 70/100 V

Canales de entrada: 4 (2 líneas no balanceadas; 1 micrófono/línea balanceada; 1 micrófono balanceado;1 línea no balanceada

Canales de salida: 2 y 1 no balanceada

Amplification for premium sound from a reliable, high quality Class-D amplifier provides optimized performance and premium sound quality through the use of internal digital signal processing

Installation made simple with set up done locally from the front and rear panels of the amplifier—no computer is required

Opti-Voice paging provides smooth automatic transition between the music and page signals

End-user friendly front panel allows users to connect devices easily, make tonal adjustments or select between two sources. Optional wall mountable Bose Professional Volume control with A/B switch user interface allows volume and source selection controls to be placed away from the amplifier for user convenience

Compact, lightweight design enables the FreeSpace integrated zone amplifier to be placed out of the way—on a table, desk, counter, shelf or in an equipment rack using the optional Rack Mount Kit accessory
AMPLIFICATION
Channel Separation (Crosstalk)

≤ -60 dBV below rated power, 1 kHz

Dynamic Range

88 dB

Frequency Response

60 Hz – 20 kHz (+0 dB/-3 dB) at 1 W, 1 kHz reference

Number of Channels

2

Power Class

Class D

Rated Power, Symmetrical

90 W at 70V, 100V

THD+N

≤ 1% at full rated power

AUDIO INPUTS, ANALOG
Adjustment Range

-20 dB to +20 dB, line / 0 dB to +50 dB, mic/line / 0 dB to +50 dB, page / fixed, auxiliary

Input Channels

2 unbalanced, line + 1 balanced, mic/line + 1 balanced, mic (page) + 1 unbalanced, line (auxiliary)

Connectors

(1) RCA stereo pair, (1) XLR-1/4-in combo, (1) 4-pin Euroblock, (1) 1/8-in (3.5 mm) TRS

Input Impedance

20 kΩ, line / 2 kΩ, mic/line / 2 kΩ, page / 20 kΩ, auxiliary

Input Range

-10 dBV to +10 dBV, line / -60 dBV to +10 dBV, mic/line / -60 dBV to +10 dBV, page / 0 dBV to +10 dBV, auxiliary

Maximum Input Level

+10 dBV

Nominal Input Level

0 dBV, line / -40 dBV, mic/line / -40 dBV, page / 0 dBV, auxiliary

Sensitivity

0 dBV, auxiliary / N/A, line, mic/line, page

AUDIO OUTPUTS, ANALOG
Channels

1

Connectors

(1) 3-pin inverted Euroblock, (1) RCA stereo pair

Output Impedance

N/A (amplifier) / 400 Ω (auxiliary)

ELECTRICAL
Current Draw, Inrush

7.6 A at 120 VAC, 60 Hz / 13.9 A at 230 VAC, 50 Hz

Mains Connector

IEC C14 inlet

Mains Voltage

100–240 VAC (±10%), 50/60 Hz

Protections

High temperature, short circuit

AC Power Consumption

15 W idle, 200 W maximum

INDICATORS AND CONTROLS
Controls, Front Panel

(1) power switch, (1) input selection switch, (1) treble knob, (1) bass knob, (1) mic/line gain knob, (1) master level knob

Controls, Rear Panel

Amplifier Mode DIP switch, Loudspeaker EQ preset selector, Input Gain (A/B/Page mic), Output trim

LED Status Indicators

(1) power LED, (1) input clip LED

INTEGRATED DSP
A/D and D/A Converters

48 kHz / 24-bit

Audio Latency

10.4 ms (analog input to analog output)

Presets

Flat, Bose Professional loudspeaker presets (FreeSpace FS2C/FS2P/FS2SE/FS4CE/FS4SE)

Processing Functions

LAmplificación

Separación de canales (diafonía): ≤ -60 dBV por debajo de la potencia nominal (1 kHz)

Rango dinámico: 88 dB

Respuesta de frecuencia: 60 Hz – 20 kHz (+0 / -3 dB) a 1 W, referencia 1 kHz

Número de canales: 2

Clase de amplificación: Clase D

Potencia nominal (simétrica): 90 W a 70 V / 100 V

THD+N: ≤ 1 % a plena potencia nominal

Entradas de audio analógicas

Rango de ajuste:

-20 dB a +20 dB (línea)

0 dB a +50 dB (micrófono/línea)

0 dB a +50 dB (página)

Fijo (auxiliar)

Canales de entrada:

2 no balanceados (línea)

1 balanceado (mic/línea)

1 balanceado (mic – página)

1 no balanceado (línea – auxiliar)

Conectores:

(1) par estéreo RCA

(1) combo XLR-1/4”

(1) Euroblock de 4 pines

(1) TRS de 1/8” (3,5 mm)

Impedancia de entrada: 20 kΩ (línea) / 2 kΩ (mic/línea) / 2 kΩ (página) / 20 kΩ (auxiliar)

Rango de entrada:

Línea: -10 dBV a +10 dBV

Mic/Línea: -60 dBV a +10 dBV

Página: -60 dBV a +10 dBV

Auxiliar: 0 dBV a +10 dBV

Nivel máximo de entrada: +10 dBV

Nivel nominal de entrada:

Línea: 0 dBV

Mic/Línea: -40 dBV

Página: -40 dBV

Auxiliar: 0 dBV

Sensibilidad: 0 dBV (auxiliar) / N/A (línea, mic/línea, página)

Salidas de audio analógicas

Canales: 1

Conectores:

(1) Euroblock invertido de 3 pines

(1) par estéreo RCA

Impedancia de salida:

Amplificador: N/A

Auxiliar: 400 Ω

Especificaciones eléctricas

Consumo de corriente de irrupción:

7,6 A a 120 VCA, 60 Hz

13,9 A a 230 VCA, 50 Hz

Conector de red: Entrada IEC C14

Tensión de red: 100–240 VCA (±10 %), 50/60 Hz

Protecciones:

Alta temperatura

Cortocircuito

Consumo de energía:

15 W en reposo

200 W máximo

Indicadores y controles

Panel frontal:

Interruptor de encendido

Selector de entrada

Control de agudos

Control de graves

Control de ganancia de mic/línea

Control de nivel maestro

Panel trasero:

Interruptor DIP de modo de amplificador

Selector de ecualizador de altavoz

Control de ganancia (A/B/mic de página)

Ajuste de salida

Indicadores LED:

LED de encendido

LED de clip de entrada

DSP integrado

Convertidores A/D y D/A: 48 kHz / 24 bits

Latencia de audio: 10,4 ms (entrada analógica a salida analógica)

Ajustes predefinidos:

Altavoz plano

Presets Bose Professional: FreeSpace FS2C/FS2P/FS2SE/FS4CE/FS4SE

Procesamiento de señal:

EQ de altavoz

EQ Opti-Voice (buscapersonas)

EQ dinámico (compensación de graves)

Especificaciones físicas

Sistema de enfriamiento: Convección natural (sin ventilador)

Dimensiones (Al × An × F): 45 mm × 214 mm × 310 mm (1,8” × 8,4” × 12,2”)

Peso neto: 3,2 kg (7,0 lb)

Montaje: 1 RU de alto, medio rack de ancho
